LD734x-xx16

2/4-канальная синхронная выборка, 2/4-канальное синхронное воспроизведение;
10/20/40/80Msps на канал, 16 бит;
Входная полоса пропускания DC-5/10/20/40 МГц;
Диапазон входного сигнала: можно установить как ±1 В, ±2 В, ±5 В, ±10 В;
Входное сопротивление: 50 Ом/1 МОм;
выходной диапазон: ±10 В;

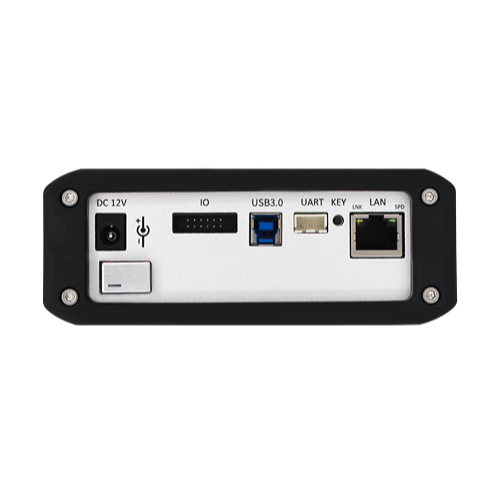

Доступно несколько интерфейсов связи :Оптический порт USB3.0/RJ45/10GE;
поддержка вторичной разработки ПЛИС;
Пакет разработки программного обеспечения поддерживает C/C++, LabVIEW, Matlab и т. д.
Система поддерживает Windows, Linux.
  • LD734x-xx16
  • LD734x-xx16
  • LD734x-xx16
  • LD734x-xx16
  • LD734x-xx16
  • LD734x-xx16

Описание

Ряд

Категория

Автобус( Необязательный )

Разрешение

Канал

Частота дискретизации

Пропускная способность

Хранилище глубина

Поддержка системы

LD734x-xx
16

Приобретение

RJ45/USB3.0/

Оптические порты 10G

16 бит

2/4 каналов

10/20/40/80Msps

DC-5/10/20/40МГц

1ГБ

Окна

линукс

Воспроизведение

16 бит

2/4 канала

80Msps

DC-10МГц


·
LD734x-xx16 — это устройство сбора и генерации данных серии «Agile» от Mysoow, поддерживающее 2/4 каналов, 16 бит, достигающее синхронной выборки 10/20/40/80 Мвыб/с, встроенные гранулы памяти DDR3 с объемом хранения 1 ГБ, также поддерживается настройка большего объема.

· Доступны несколько интерфейсных шин с дополнительной поддержкой портов RJ45, USB 3.0 и оптических портов 10G.
· Поддержка нескольких режимов запуска, включая аппаратный запуск, программный запуск и ручной запуск.
и т. д. Также поддерживается режим непрерывной выборки.
· Поддерживает вторичную разработку для пользователей, предоставляя динамический пул ссылок DLL.
· Оснащен демонстрационным программным обеспечением хост-компьютера, поддерживающим настройку платы, а также отображение и хранение данных в реальном времени.
Сценарии применения: Оптическая когерентная томография (ОКТ), неразрушающее обнаружение, регистратор формы изделия, многоканальный регистратор переходных процессов

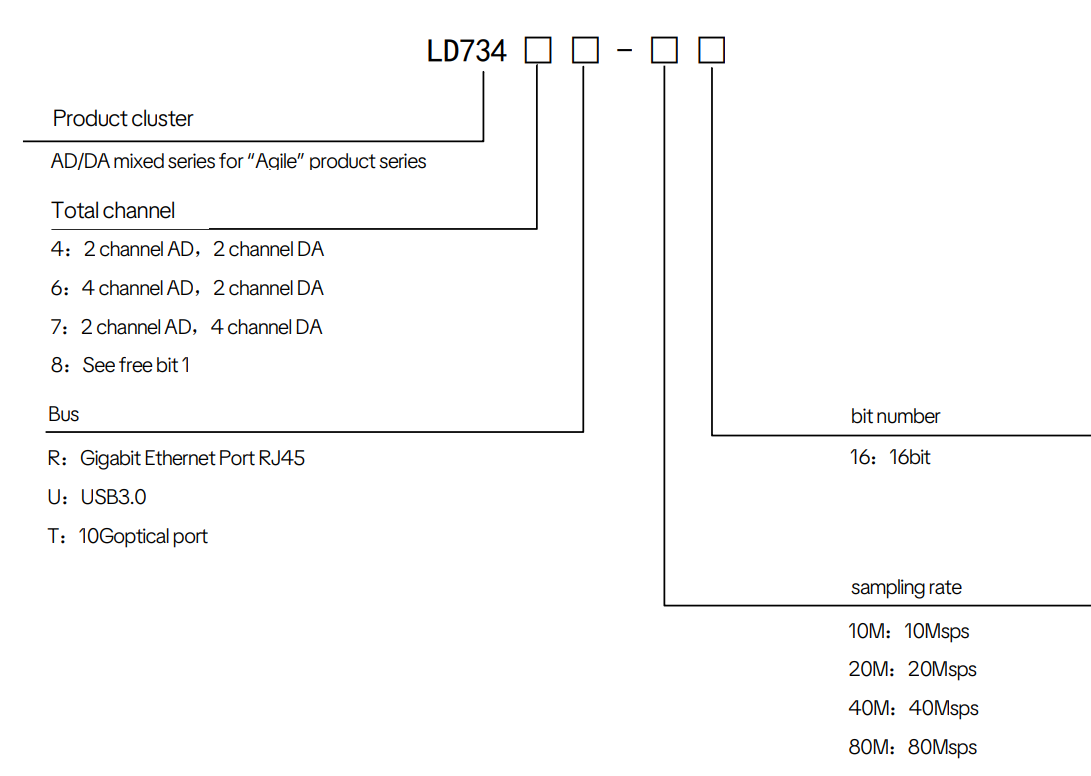

Упорядочение соглашения об именовании



Документация Скачать

LD734x-xx16 Введение
